JYBQ-Ⅰ軌道絕緣測量儀校準裝置
JYBQ-Ⅰ軌道絕緣測量儀校準裝置
軌道絕緣測量儀是用于鐵路軌端機械絕緣節的軌道電路機械絕緣在線阻抗測量的鐵路專用計量器具，2022年11月15日開始執行的“JJF（CR）049-2022軌道絕緣測量儀校準規范”標準，其采用的測量方法為：在被測的軌道電路機械絕緣的兩端施加一個高頻信號，采集機械絕緣兩端的信號，最終換算出機械絕緣兩端在線狀態的阻抗值。為保證測試的準確性，必須定期對測量儀進行定期檢定和校準。

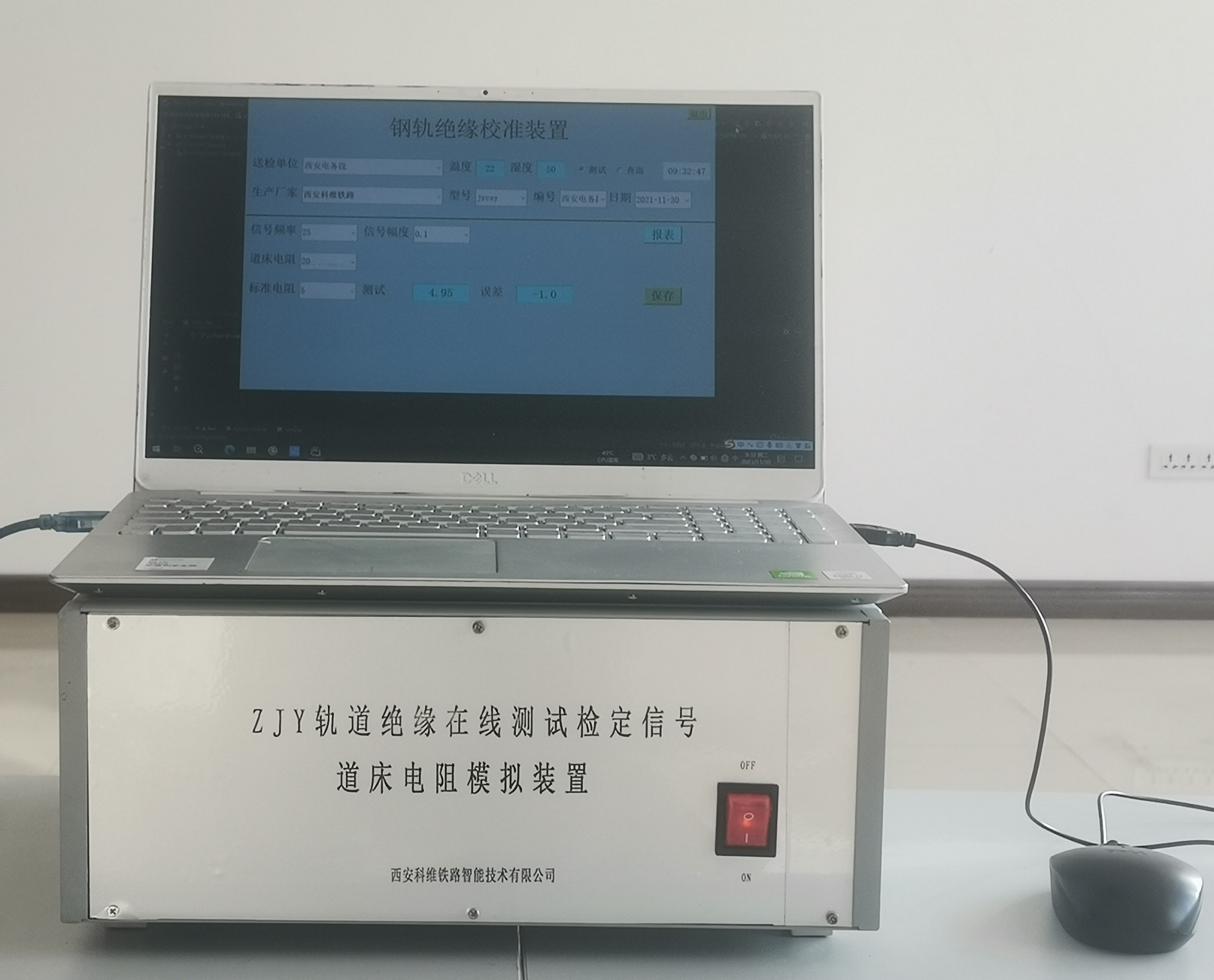

針對全新理念的軌道絕緣測量儀，必須按照新頒布的校準規范定期對其進行校準，我公司開發的JYBQ-Ⅰ型軌道絕緣測量儀校準裝置，該裝置完全按照“軌道絕緣測量儀校準規范”的校準要求而設計，各項指標均超過規范要求。該校準裝置不但可以對新型絕緣測量儀進行校準檢定，同時也可以對其他測試軌道絕緣的測試設備進行校準檢定。
該裝置完全模擬現場鋼軌的實際在線運行情況，保證了在校準時的測試狀態和在現場在線測量的狀態一致，從而使絕緣測量儀的測量準確性得到了有效的保障。與用單獨儀表搭建的校準平臺相比，該裝置操作簡單、便捷，人機界面友好，測試效率能夠得到極大的提高。
該校準裝置具有以下功能：
1、輸出標準信號：給模擬鋼軌施加單頻正弦波信號和移頻軌道信號。
2、自帶數字信號放大器：將標準源發出的信號放大到校準所需要的信號幅值。
3、內置標準儀表：使測量、校準更加簡單。
4、誤差自動計算并保存：測試過程中，軟件自動計算測試誤差并保存于測試記錄表數據庫中。
5、報表、查詢功能：：結果可自動生成報表，所有測試數據保存在數據庫中，可隨時查詢以往測試數據和測試結果，如需打印可連接打印機打印報表。
